Схема и элементы одномоторной трансмиссии

На рис. 1 представлена схема одномоторной гидромеханической трансмиссии, состоящей из дизеля с центробежным регулятором 1 , гидротрансформатора 2 , редуктора моста 3 и колесного движителя 4 . Каждый из перечисленных элементов трансмиссии имеет определенную характеристику (рис. 2).

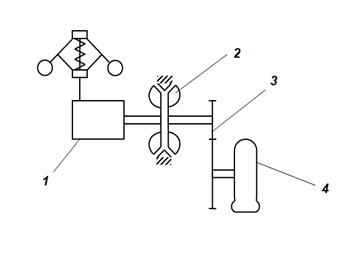

Рис. 1. Схема одномоторной гидромеханической трансмиссии

Рис. 2. Характеристики элементов гидромеханической трансмиссии
